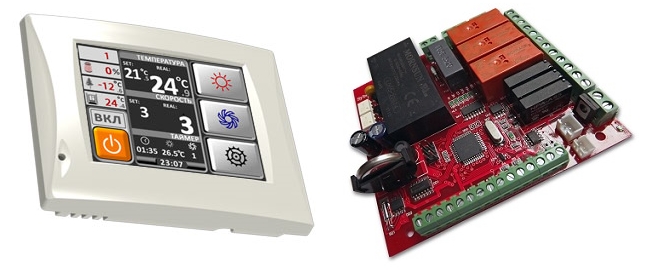

Комплект автоматики GTC (версия 5.0)

Комплект автоматики GTC (версия 5.0) — контроллер CH-2, пульт управления OAZIS с цветным сенсорным дисплеем и кабель связи.

Основные технические характеристики:

Универсальный одноплатный GTC контроллер CH-2

Напряжение питания, В ~220
Частота электрического тока питания, Гц 50
Диапазон входного напряжения питания 165-250
Максимальная потребляемая мощность, Вт 12
Габаритные размеры, Д х Ш х В, мм 100х100х30

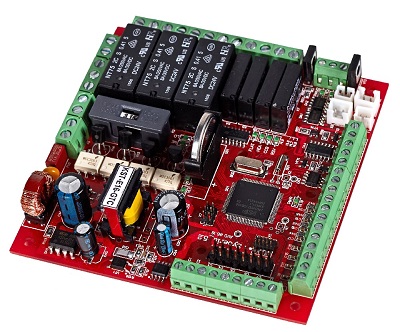

Универсальный одноплатный GTC контроллер CH-2

Универсальный одноплатный GTC контроллер CH-2 серийно выпускается с 2024 года. Основная задача — управление приточными и приточно-вытяжными вентиляционными установками.

Технические характеристики:

Напряжение питания, В ~220
Частота электрического тока питания, Гц 50
Диапазон входного напряжения питания 165-250
Максимальная потребляемая мощность, Вт 12
Габаритные размеры, Д х Ш х В, мм 100х100х30

Универсальный одноплатный GTC контроллер Lite

Универсальный одноплатный GTC контроллер Lite серийно выпускается с 2020 года. Предназначен для управления приточными, приточно-вытяжными и вытяжными вентиляционными установками.

Технические характеристики:

Тип конструктивного исполнения ОЕМ
Диапазон входного напряжения питания (В) 165÷250
Частота электрического тока питания, (Гц) 50
Максимальная потребляемая контроллером мощность (Вт) 10
Габаритные размеры, Д х Ш х В (мм) 100х70х30

Пульт управления OAZIS

Пульт управления OAZIS является основной панелью управления контроллера: с него можно как управлять процессами, так и конфигурировать систему. Серийно выпускается с января 2018 года.

Технические характеристики:

вариант поставки ВОХ
напряжение питания 10 … 24В
габаритные размеры 108х85х17 мм
вес (с кронштейном) 108г
последовательный порт без гальванической развязки RS 485 (Modbus RTU) 1

Ethernet модуль, EM-LAN

Ethernet модуль, EM-LAN является шлюзом, на выходе которого (RJ-45) Modbus TCP. Подключает контроллер к местному (домашнему) роутеру и даёт дистанционное управление установкой.

Возможности

Дистанционное управление контроллером Syberia с помощью установленного на смартфон мобильного приложения GTC Remote Access, через сеть Wi-Fi местного (домашнего) роутера.

Удалённое управление контроллером Syberia из личного аккаунта через WEB-браузер.

Удалённое управление контроллером Syberia с помощью установленного на смартфон мобильного приложения GTC Remote Access, через сеть Интернет.

Кабель связи

Кабель связи предназначен для соединения контроллера и пульта управления.

Технические характеристики:

Длина 5 метров
Максимальная длина по заказу до 300 метров
Исполнение витая пара (4 жилы)

Датчик температуры, канальный, GT-DJ10K

Датчик предназначен для измерения температуры воздуха в канале приточной или приточно-вытяжной системы вентиляции.

Технические характеристики:

Тип датчика по активности пассивный
Чувствительный элемент термосопротивление
Тип датчика по Т коэффициенту NTC
Тип датчика по Т/сопротивление 25°С/10кОм 1%
Постоянная NTC (B) 25/50 3950

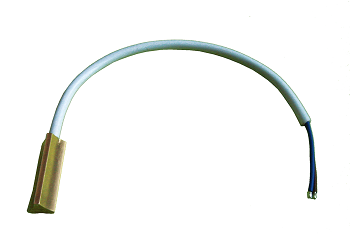

Датчик температуры обратной воды GT-RWJ10K-3S, накладной

Датчик температуры обратной воды применяется для контроля температуры на выходе из теплообменника. Устанавливается непосредственно на поверхность трубы обратной воды.

Технические характеристики:

Тип датчика по активности пассивный
Чувствительный элемент термосопротивление
Тип датчика по Т коэффициенту NTC
Тип датчика по Т/сопротивление 25гр.С/10кОм 1%
Постоянная NTC (B) 25/50 3950

Датчик влажности, канальный, GT-DHH010

Датчик предназначен для измерения влажности воздуха в канале приточной или приточно-вытяжной системы вентиляции.

Технические характеристики:

Тип датчика по активности активный
Чувствительный элемент Датчик относительной влажности
Тип датчика Полупроводниковый емкостной
Диапазон измерения % 0-100
Точность измерения % 3

Датчик дифференциального давления, GT-P5

Датчик предназначен для измерения дифференциального давления воздуха: контроль работы двигателей или загрязнённости фильтров. Выпускается в шести модификациях.

Технические характеристики:

Тип датчика по активности активный
Чувствительный элемент Датчик протока
Тип датчика по изменению Т, ˚С Компенсированный
Изготовитель чувствительных элементов ASAIR
Диапазон измерения, Па 0÷500

Датчик СО2, комнатный, аналоговый

Датчик предназначен для измерения содержания углекислого газа СО2 в помещении.

Технические характеристики:

Тип датчика по активности активный
Чувствительный элемент Датчик содержания СО2
Тип датчика Инфракрасный NDIR
Диапазон измерения ppm 0-2000
По заказу диапазон измерения ppm 0-5000

Блок управления электрическим нагревателем, GT-PM-17/3B

Силовой блок предназначен для управления электрическим калорифером приточной или приточно-вытяжной системы вентиляции. Преобразует сигнал ШИМ автоматики в сигнал управления нагревателем.

Технические характеристики:

Тип блока по конструкции OEM
Тип нагрузки управления Активная (АС1)
Напряжение управления, В 220/380 AC
Тип управления симисторами ШИМ
Уровень управляющего сигнала симисторов, В 24 DC

Блок управления электрическим нагревателем, GT-PM-17/3F

Силовой блок предназначен для управления электрическим калорифером приточной или приточно-вытяжной системы вентиляции. Преобразует сигнал ШИМ автоматики в сигнал управления нагревателем.
